In Summe 3 Platinen und deren Layout habe ich die vergangenen Tage entwickelt. Heute habe ich die Printplatten bestellt.

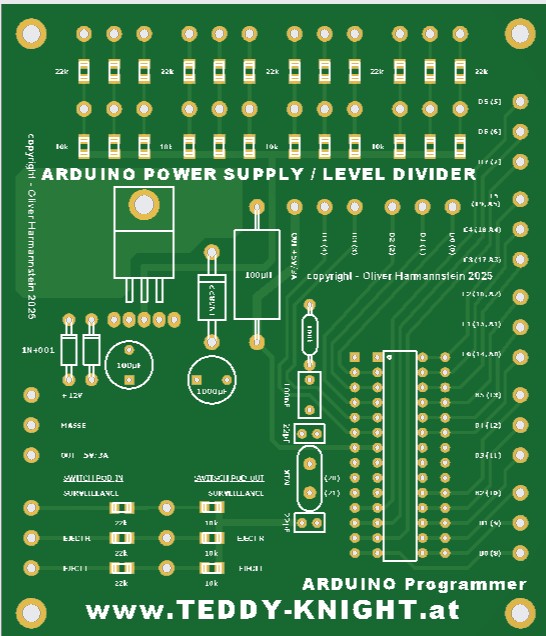

Platine 1: Ist eine Platine für Tests und zum Programmieren von Mikroprozessoren gedacht. Sie findet sowohl in KITT einen Platz aber auch außerhalb, wenn ich an neuen Arduino Programmen arbeite. Auch finden sich auf dieser Platine sogenannte Spannungsteiler, welche ich in manchen Fällen in KITT brauche. Signale des Fahrzeugs kommen in der Regel mit ~12V Spannung, der Arduino verarbeitet aber max. 5V,... daher der Spannungsteiler der das Signal auf 5V umwandelt,..
Platine 2: Ist ein flexibel einsetzbares Board für alles, wo ich Arduinos (Mikroprozessoren) im Fahrzeug verbaue, was nicht im Armaturenbrett untergebracht ist. Zum Beispiel die Elektronik für das Gaspedal oder auch die DOOR LEDs.
Platine 3: Ist ein erneutes Update meiner Elektronik links von der Voicebox. Kein zwingend erforderliches Update, aber ein hilfreiches,... Version 5 ... aber wer zählt die Versionen noch,... :)
