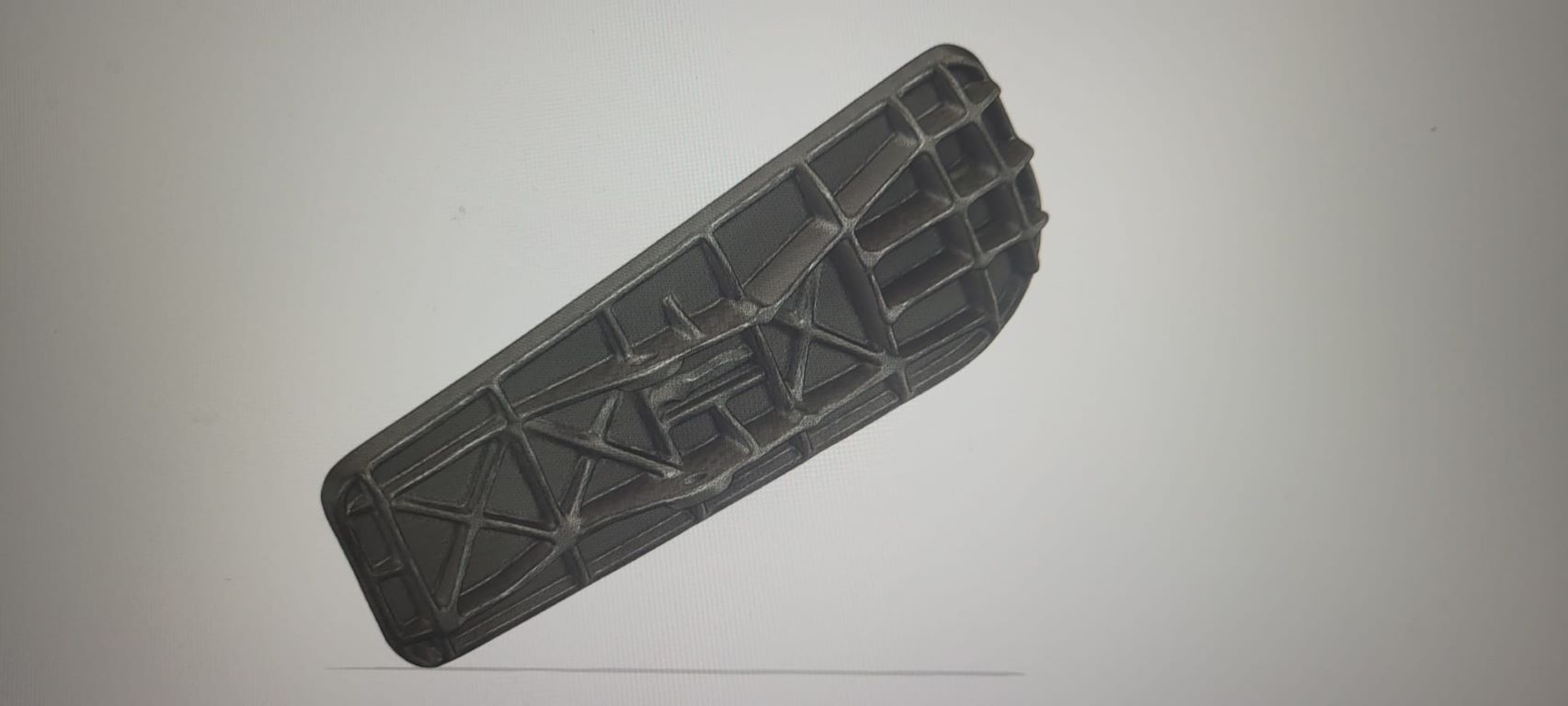

... die Basis dafür ist ein 3D Scan des Originalpedals, welchen ich für die Unterkonstruktion übernehme. Darauf aufgesetzt gestalte ich das Pedal, dem Original nachempfunden und neu interpretiert. Die Neuinterpretation wird notwendig, da ich einen LED Streifen nutzen möchte, welcher bereits bei einer Firma zum Kauf angeboten wird und weil manche Teile zunehmends nicht mehr erhältlich sind. Ein Unterschied zu Serie,.. In der Serie gibt es 16LED, bei mir 15. Auch sind die LED in der Serie größer und ragen oben und unten über das Pedal hinaus. Hier gestalte ich somit ein nicht ganz originalgetreues Bauteil,.. zumindest aktuell.

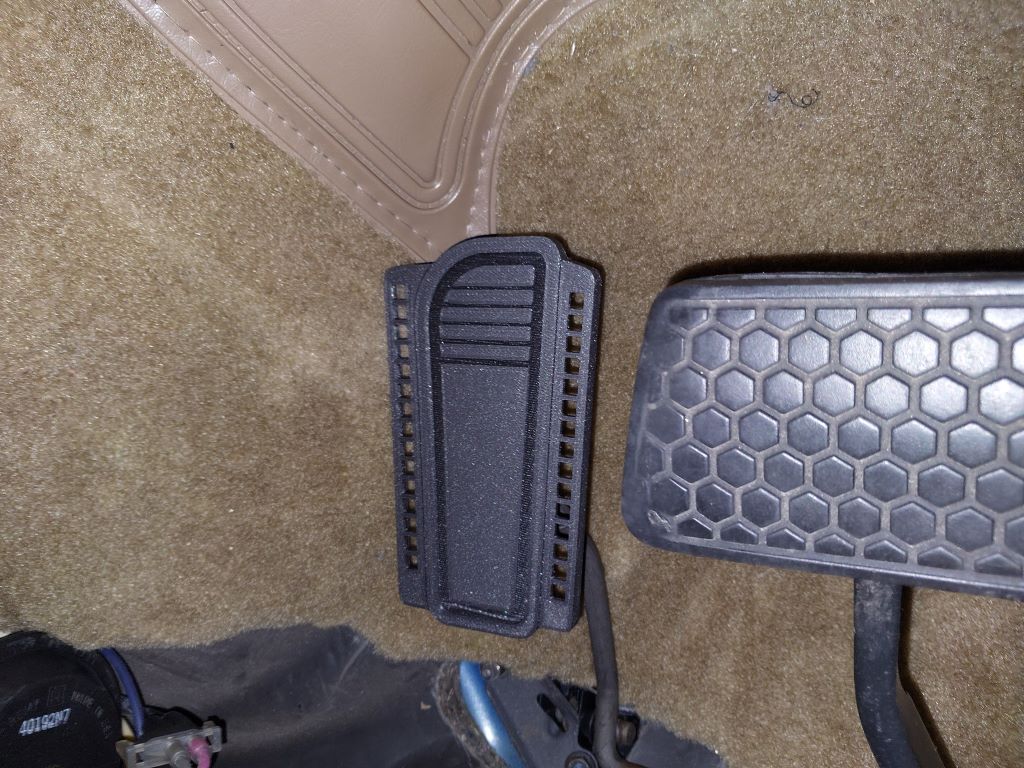

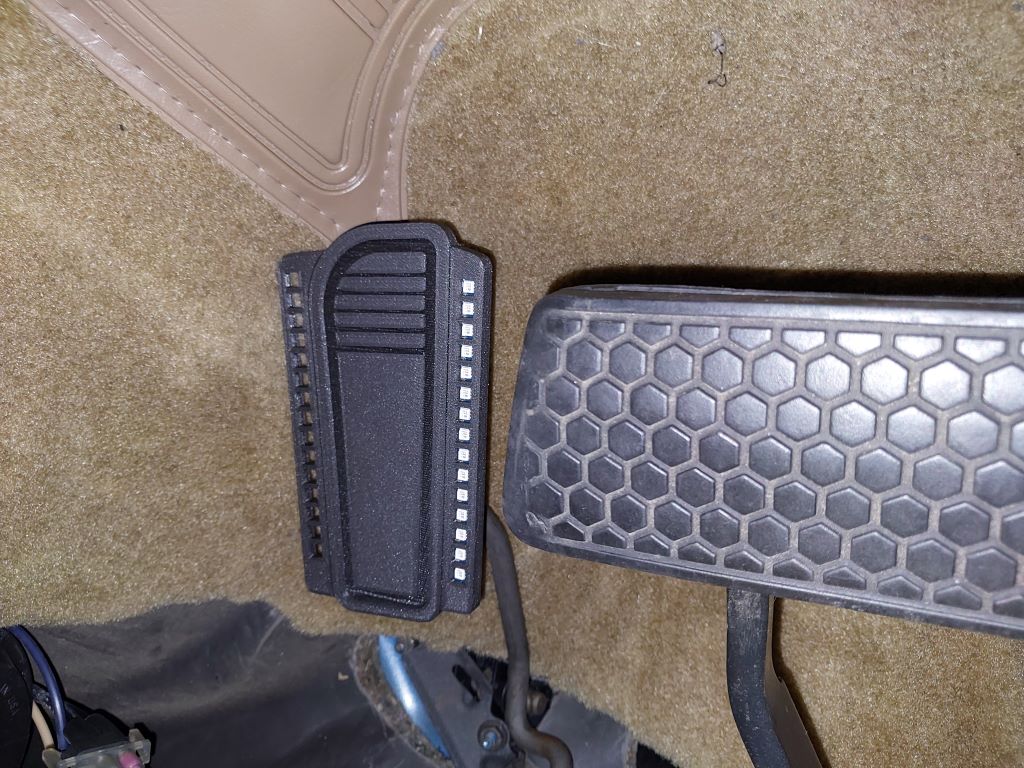

Achtung dies ist ein erster Versuch, nicht das finale Ergebnis. Mit dem neuen 3D Drucker, bekomme ich einen genial hochqualitativen Prototypen.
Im nächsten Schritt werden einige Konturen nachgeschärft, die grünen Kappen für die LEDs erstellt.
Als Endprodukt schwebt mir der Gedanke vor, das ich das Bauteil aus 3 Materialien drucke,.. Transparentes PETG für die grünen LEDs, FLEX (Gummiartig) für die Kontaktfläche mit dem Fuß, und ABS (PC) für den Kern und die Montagestruktur,... alles in einem Druckvorgang. Ich bin gespannt, ob ich das realisieren kann.
Ein ganz großes Danke gilt Philip Feilhaber, FA. SCANKRAFT www.scankraft.com
Er hat mir dankenswerterweise die Teile (Gaspedal und Scheinwerferblenden) mit seinem 3D Scanner als 3D Modell erstellt, was wiederum die Basis für meine Arbeiten ist.
DANKE!!
Wer den Drucker beim Arbeiten zusehen will, kann das hier tun. (Text ist der Link)
