In kleinen Schritten geht es weiter an der Fertigstellung der Over Head Console. Heute dran: die seitlichen roten & grünen LEDs.
Bereits vorige Woche habe ich die entsprechenden LEDs mit Scheibenkleber einzeln in die GFK Form eingebettet. Heute war der Kleber komplett ausgehärtet und die Arbeiten konnten weitergehen.

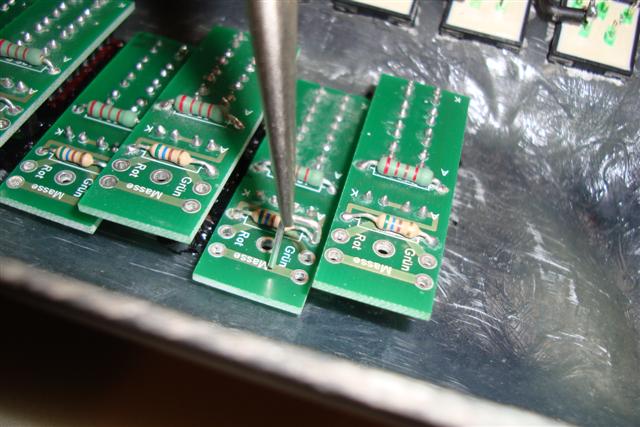

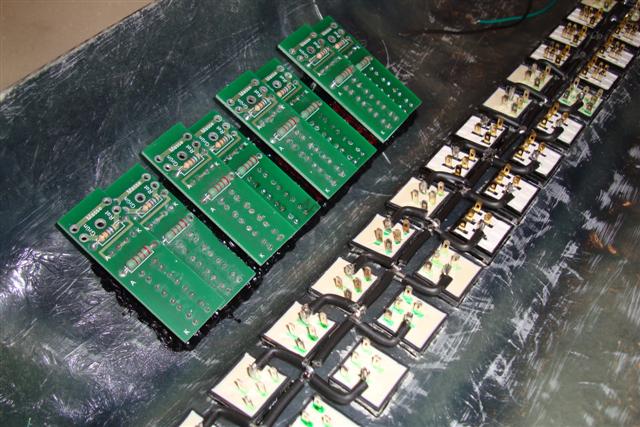

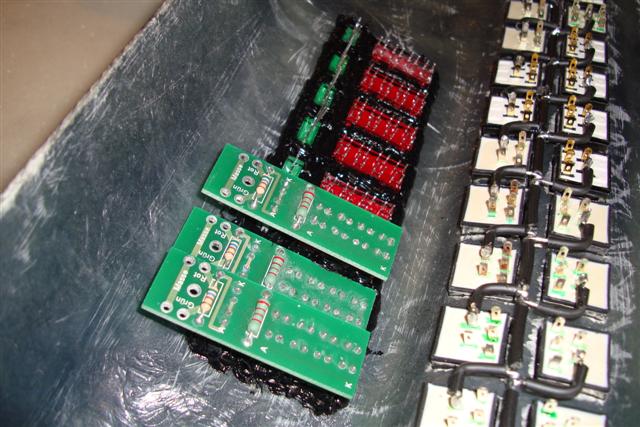

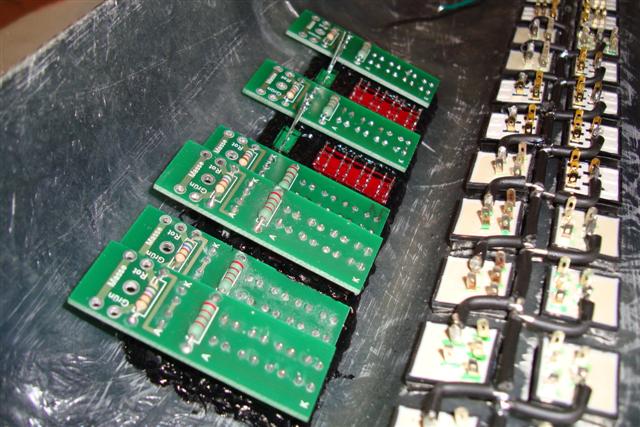

Der nächste Schritt bei der "Endmontage" war nun das Beschalten der Leuchten. Hierzu habe ich einzelne Platinen (Printplatten) aufgesetzt und verlötet. Diese wiederum habe ich bereits vor Monaten entworfen/produziert und vorbereitet. Wie man sehen kann habe ich für jede LED Reihe (1x rot/grün) eine eigene Platine vorgesehen und jeweils zueinander höhenversetzt. Dies hat den Sinn, dass ich in einigen Jahren bei Bedarf an jedes Element leicht heran komme und leicht entsprechende Wartungsarbeiten durchführen kann.
Untereinander verbunden werden die Elemente mit 1mm starkem Schaltdraht, welcher entsprechend vorgebogen eingesetzt und gelötet wurde.
Von der Funktion her sieht es so aus, dass die grünen LEDs die generelle Funktionstüchtigkeit der Einheit anzeigen. Die roten LEDs werden in Zukunft div. Schaltzustände von sprachgesteuerten Relais (elektromechanische Schalter) anzeigen. Sie sind also eine Art Funktionskontrolle hierfür.
Geschalten werden diese von einem Programm namens "KITT TALK 2012". Einem Programm von ChrisFTB von Project-KITT. (Link siehe Foren)

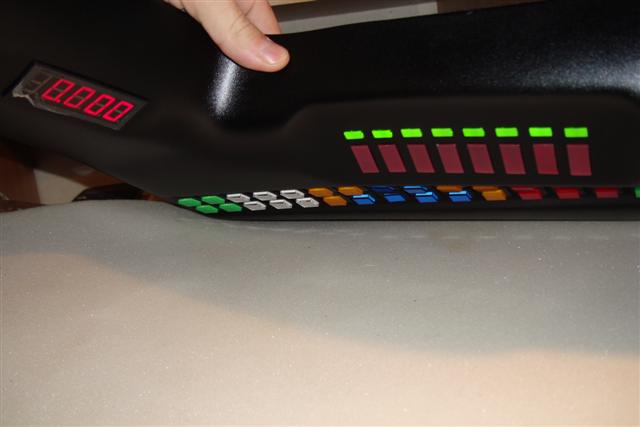

Als kleine Fleißaufgabe habe ich noch die Anzeige im Bereich der Sonnenblende angeschlossen.
Diese zeigt in Zukunft den Ladestatus der 2.Batterie an.
Als nächstes folgt in Kürze das Beschalten der 30 Einzelschalter. (Beleuchtung)
Aber fürs erste reichts,....
Teddy
